介绍

• 本模块使用ADS1110A0芯片作为核心；这是一款高精度、连续自校准的模数转换器 (ADC)
• 集成高精度低温漂薄膜电阻±0.1%；
• 可通过跳线帽调整电压测量范围：0～26V 和 0～50V可选
• 固定I2C地址：0x48
• 默认测量精度（增益 = 1x，数据速率 = 15SPS）：
  • 26V 量程：典型硬件静态误差约为 0.039V (26V * 0.15%)
  • 50V 量程：典型硬件静态误差约为 0.075V (50V * 0.15%)

  典型误差来源说明： 此误差由两个分压电阻（±0.1%）和芯片内部基准电压（±0.05%）的公差叠加产生。 工程上通常采用均方根 (RSS) 方法评估系统的实际典型误差： $\sqrt{(0.1\mathrm{\%}{)}^2+(0.1\mathrm{\%}{)}^2+(0.05\mathrm{\%}{)}^2}\approx 0.15\mathrm{\%}$

  • 极限情况： 若所有元件均达到最大公差且方向最不利，极限误差理论上为 0.25%。
  • 软件校准建议： 以上均为硬件物理公差带来的静态初始误差。得益于同材质薄膜电阻优异的“温漂抵消”特性，您只需在实际使用前用高精度万用表测量标定一次，在代码中乘以修正系数即可将其完全抹平，从而获得极高的长期测量准确度。

ADS1110A0芯片参数

• 供电电压： 2.7 V 至 5.5 V
• 最高工作温度： 125°C
• 最低工作温度： -40°C
• 最大功耗： 1.75 mW
• 采样率： 15 - 240 SPS (每秒采样数)
• 输入类型： 差分
• 内部电压基准： 2.048V ±0.05%
• 分辨率： 16 位分辨率

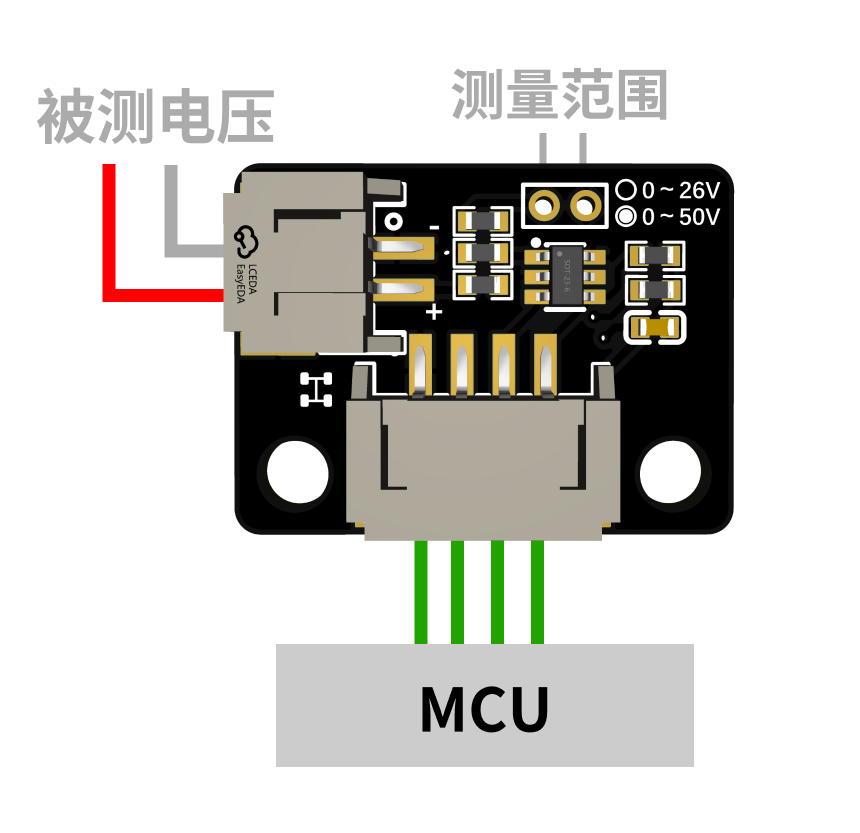

线路连接
